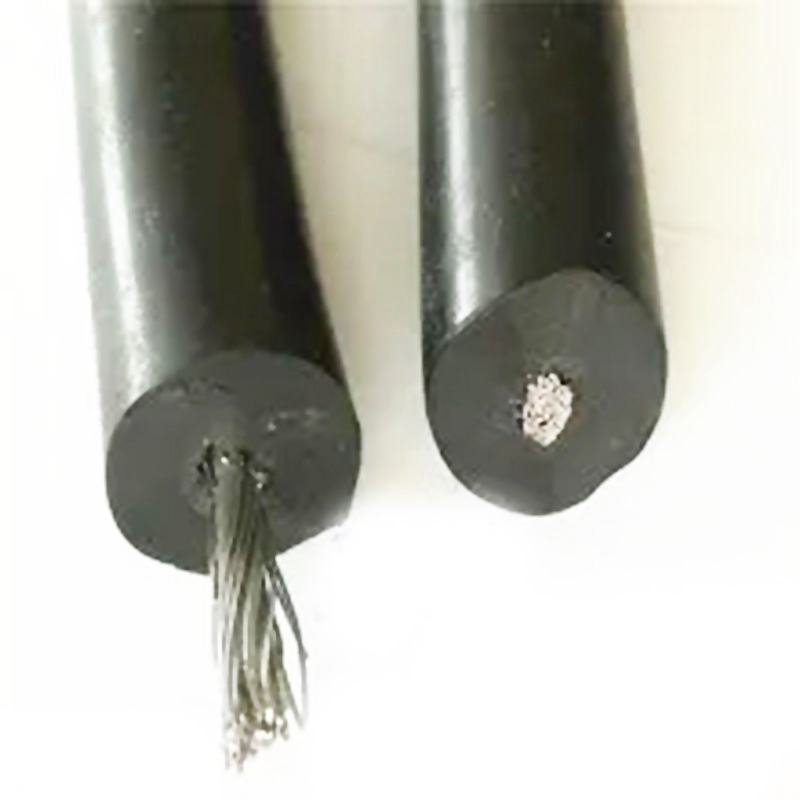

KX-HS-FFP1高溫補償導線
1、工作溫度：
耐熱用：Z高200℃和260℃兩種。
一般用：Z高70℃和105℃兩種。
|
KX-GS-VVP |
PVC絕緣對絞銅絲織造總屏蔽PVC護套一般用精密級K分度熱電偶用補償電纜 |
|
ZR-KX-GS-VVP |
PVC絕緣對絞銅絲織造總屏蔽PVC護套一般用精密級K分度阻燃熱電偶用補償電纜 |
2、Z低環境溫度：
氟塑料絕緣和護套線纜：固定敷設- 60℃，非固定敷設-20℃。
PVC絕緣和護套線纜：固定敷設-40℃，非固定敷設-15℃。
3、答應曲折半徑：
a）有銅帶屏蔽的補償電纜，應不小于電纜外徑的16倍；
b）其它結構的補償電纜，應不小于電纜外徑的10倍。
KX-HS-FFP1高溫補償導線的類型、稱號
一）補償導線
|
類型 |
稱號 |
|
KX-GS-VV |
PVC絕緣和護套一般用精密級K分度熱電偶用補償導線 |
|
KX-GS-VPV |
PVC絕緣和護套銅絲織造屏蔽一般用精密級K分度熱電偶用屏蔽補償導線 |
|
KX-HS-FF |
氟塑料絕緣和護套耐熱用精密級K分度熱電偶用高溫補償導線 |
|
KX-HS-FP1F |
氟塑料絕緣和護套鍍錫銅絲織造屏蔽耐熱用精密級K分度熱電偶用高溫補償導線 |
|
KX-HS-FB |
聚四氟絕緣、玻璃絲織造護套耐熱用精密級K分度熱電偶用高溫補償導線 |
|
KX-HS-FBP1 |
聚四氟乙烯帶繞包絕緣玻璃絲織造，鍍錫銅絲織造屏蔽，玻璃絲織造外護套耐熱用精密級K分度熱電偶用高溫補償導線 |
|
KX-HS-FP1V105 |
氟塑料絕緣鍍錫銅絲織造屏蔽耐熱105℃PVC護套耐熱用精密級K分度熱電偶用高溫補償導線 |
注：一般級補償導線類型表明辦法：在精密級補償導線類型基礎上去掉字母“S”即可（下同）。
二）補償電纜
|
類型 |
稱號 |
|
KX-GS-VV |
PVC絕緣對絞PVC護套一般用精密級K分度熱電偶用補償電纜 |
|
KX-GS-VPV |
PVC絕緣對絞銅絲織造分屏蔽PVC護套一般用精密級K分度熱電偶用補償電纜 |
|
KX-GS-VPVP |
PVC絕緣對絞銅絲織造分屏蔽和總屏蔽PVC護套一般用精密級K分度熱電偶用補償電纜 |
|
KX-GS-VVP |
PVC絕緣對絞銅絲織造總屏蔽PVC護套一般用精密級K分度熱電偶用補償電纜 |
|
KX-HS-FF |
氟塑料絕緣對絞氟塑料護套精密級K分度熱電偶用高溫補償電纜 |
|
KX-HS-FP1F |
氟塑料絕緣對絞鍍錫銅絲織造分屏蔽氟塑料護套精密級K分度熱電偶用高溫補償電纜 |
|
KX-HS-FP1FP1 |
氟塑料絕緣對絞鍍錫銅絲織造分屏蔽和總屏蔽氟塑料護套精密級K分度熱電偶用高溫補償電纜 |
|
KX-HS-FFP1 |
氟塑料絕緣對絞鍍錫銅絲織造總屏蔽氟塑料護套精密級K分度熱電偶用高溫補償電纜 |
|
KX-HS-FV105 |
氟塑料絕緣對絞耐熱105℃PVC護套 精密級K分度熱電偶用高溫補償電纜 |
|
KX-HS-FP1V105 |
氟塑料絕緣對絞鍍錫銅絲織造分屏蔽耐熱105℃PVC護套精密級K分度熱電偶用高溫補償電纜 |
|
KX-HS-FP1V105P1 |
氟塑料絕緣對絞鍍錫銅絲織造分屏總屏蔽耐熱105℃PVC護套精密級K分度熱電偶用高溫補償電纜 |
|
KX-HS-FV105P1 |
氟塑料絕緣對絞鍍錫銅絲織造總屏蔽耐熱105℃PVC護套精密級K分度熱電偶用高溫補償電纜 |
注：
1、其它類型補償導線如：KC、JX、SC、EX、NC、TX等，只需改寫類型的*項，如：EX-G-VV、TX-H-FVP等；
2、需導體為多股軟芯時，應在原類型后加“R”表明，如：TX-G-VVPR；
3、還可根據需要供給聚乙烯（Y）絕緣、交聯聚乙烯（YJ）絕緣補償電纜。
4、補償電纜屏蔽層也可采用金屬帶繞包方式，如：復合鋁帶（P3）、復合銅帶（P2）；
5、需阻燃型補償電纜，應在原類型前加“ZR-”。
6、需鎧裝型補償電纜，應在原類型后加“-22”表明鋼帶鎧裝；加“-32”表明鋼絲鎧裝。
KX-HS-FFP1-7*2*1.0高溫補償導線的規范規模
補償電纜與補償導線的首要技能要求
補償電纜與補償導線的運用分類、等級及護套上色
|
運用分類 |
標志代號 |
允差等級及標志 |
護套上色 |
|||
|
一般級 |
精密級 |
一般級 |
精密級 |
本安型 |
||
|
一般用 |
G |
/ |
S |
黑色 |
灰色 |
藍色 |
|
耐熱用 |
H |
黑色 |
黃色 |
藍色 |
注：在舊規范GB4989-85中，一般級用B表明，精密級用A表明。
補償電纜與補償導線的熱電特性及允差
|
類型 |
運用分類 |
導線溫度規模℃ |
熱電動勢及允差μV |
熱電偶丈量端溫度℃ |
20℃時往復電阻值 ≤Ω/m |
|||||
|
熱電勢 |
精密度 |
一般級 |
0.5mm2 |
1.0 mm2 |
1.5 mm2 |
|||||
|
SC&RC |
G |
0~100 |
646 |
±30（±2.5℃） |
±60（±5.0℃） |
1000 |
0.10 |
0.05 |
0.03 |
0.02 |
|
H |
0~200 |
1440 |
/ |
±60（±5.0℃） |
||||||
|
KCA |
G |
0~100 |
4095 |
±60（±1.5℃） |
±100（±2.5℃） |
1.40 |
0.70 |
0.47 |
0.28 |
|
|
H |
0~200 |
8137 |
900 |
|||||||
|
KCB |
G |
0~100 |
4095 |
1.04 |
0.52 |
0.35 |
0.21 |
|||
|
KX |
G |
-20~100 |
4095 |
2.20 |
1.10 |
0.73 |
0.44 |
|||
|
H |
-25~200 |
8137 |
||||||||
|
EX |
G |
-20~100 |
6137 |
±120（±1.5℃） |
±200（±2.5℃） |
500 |
2.50 |
1.25 |
0.83 |
0.50 |
|
H |
-25~200 |
13419 |
||||||||
|
JX |
G |
-20~100 |
5268 |
±85（±1.5℃） |
±140（±2.5℃） |
1.30 |
0.65 |
0.43 |
0.26 |
|
|
H |
-25~200 |
10777 |
||||||||
|
TX |
G |
-20~100 |
4277 |
±30（±0.5℃） |
±60（±1.0℃） |
300 |
1.04 |
0.52 |
0.35 |
0.21 |
|
H |
-25~200 |
9285 |
±48（±0.8℃） |
±90（±1.5℃） |
||||||
|
NC |
G |
0~100 |
2774 |
±60（±1.5℃） |
±100（±2.5℃） |
900 |
1.50 |
0.75 |
0.50 |
0.30 |
|
H |
0~200 |
5912 |
||||||||
|
NX |
G |
-20~100 |
2774 |
2.86 |
1.43 |
0.95 |
0.57 |
|||
|
H |
-25~200 |
5912 |
其它參數目標
|
項目 |
單位 |
參數目標 |
|
|
PVC絕緣 |
PE、XLPE、F46&F絕緣 |
||
|
絕緣電阻 |
MΩ.km |
25 |
100 |
|
電壓實驗 |
V/1min |
1000 |
|
|
阻燃功能 |
契合GB/T18380-2001阻燃規范中A、B、C類規則。 |
